    技术参数:



    气动调节阀采用压力平衡式结构阀阀芯,高强度、重荷载、S流线型通道、压降损失小、流量系数大、可调范围广、流量特性精度高。该调节阀适用于重荷载,普通或恶劣的工况。低泄漏型阀笼采用密封环式结构,关闭严密;多孔式阀笼,套筒上设有对称小孔降低流体噪音,减小气蚀。

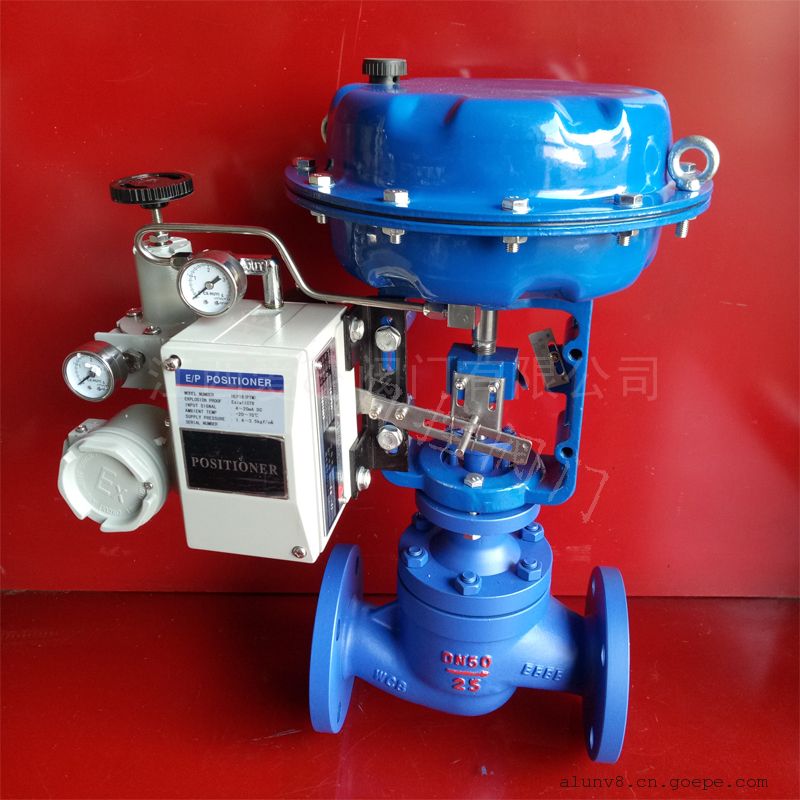

    气动调节阀简介

    KPM气动调节阀采用压力平衡式结构阀阀芯,高强度、重荷载、S流线型通道、压降损失小、流量系数大、可调范围广、流量特性精度高。该调节阀适用于重荷载,普通或恶劣的工况。低泄漏型阀笼采用密封环式结构,关闭严密;多孔式阀笼,套筒上设有对称小孔降低流体噪音,减小气蚀。本系列阀适应于对各种压力和温度的流体或气体的控制,适配各种执行器,起调节作用。小摩擦,延长了控制阀使用寿命。



    气动调节阀产品规范

    规范名称

    工业控制阀

    结构长度

    法兰标准

    气动调节阀

    压力温度等级

    国际标准

    IEC 60534-1

    IEC 60534-3-1

    ASME B16.5

    IEC 60534-4

    ASME B16.34

    国家标准

    GB/T17213

    GB/T17213.3

    JB/T79、HG/T20592等

    GB/T4213

    GB/T9131

    气动调节阀本体主要参数

    形 式

    套筒导向直通笼式阀

    公称通径

    DN20~DN500

    公称压力

    PN16、40、63、100,ANSI CL150、300、600

    阀体阀盖材质

    WCB、WC6、WC9、CF8、CF8M、HC276、Ti合金等

    阀内件材质

    304、316、HC276、Ti合金等

    填 料

    聚四氟乙烯V形、柔性石墨、聚四氟乙烯盘根、柔性石墨夹镍丝

    执行机构

    气动、电动、液动

    与执行器连接

    螺栓压紧式、圆螺母锁紧式

    阀盖类型

    标准型、高温型、低温型、波纹管型

    连接方式

    法兰型(RF、MFM、RJ)、焊接型(SW、BW)

    法兰距

    见下表

    工作温度

    -29~+230(标准)、+230~+560(中高温)、-30~-196(低温、超低温)

    泄漏等级

    ANSI B16.104 IV、VI、零泄漏

    流量特性

    等百分比、线性、开关

    固有可调比

    50:1



    气动调节阀结构长度(法兰距)

    公称通径

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    法兰距L

    PN16、25

    184

    184

    200

    222

    254

    276

    298

    352

    410

    451

    543

    673

    737

    PN40

    194

    197

    210

    235

    267

    292

    317

    368

    425

    473

    568

    708

    775

    PN63、100

    206

    210

    220

    251

    286

    311

    337

    394

    440

    508

    610

    752

    819

    备注:公称通径DN300以上详见大口径控制阀

    额定流量系数和行程

    公称通径

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    阀座直径

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    额定Cv

    线性

    7

    14

    20

    30

    44

    68

    110

    175

    275

    440

    690

    1000

    1600

    等百分比

    6.3

    10

    17

    25

    40

    63

    99

    160

    250

    360

    640

    900

    1440

    额定行程

    16

    25

    40

    60

    100

    备注:公称通径DN300以上详见大口径控制阀

    阀座直径20mm以下详见小流量阀门手册

    安装注意事项

    新设计、安装的控制系统,为了确保调节阀在开车时能正常工作,并使系统安全运行,新阀在安装之前,应首先检查阀上的铭牌标记是否与设计要求相符。同时还应对以下项目进行调试:基本误差限;全行程偏差;回差;死区;泄漏量(在要求严格的场合时进行)。
    如果是对原系统中调节阀进行了大修,除了对上述各项进行校验外,还应对旧阀的填料函和连接处等部位进行密封性检查。
    调节阀在使用中,很多往往不是因为调节阀本身质量所引起,而是对调节阀的安装使用不当所造成,如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此调节阀在安装使用时要注意以下几方面:
    (1)调节阀属于现场仪表,要求环境温度应在-25~60℃范围,相对湿度≤95%。如果是安装在露天或高温场合,应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。
    (2)调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。
    (3)安装调节阀的管道一般不要离地面或地板太高,在管道高度大于2m时应尽量设置平台,以利于操作手轮和便于进行维修。
    (4)调节阀安装前应对管路进行清洗,排除污物和焊渣。安装后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住。在使用手轮机构后,应恢复到原来的空档位置。
    (5)为了使调节阀在发生故障或维修的情况下使生产过程能继续进行,调节阀应加旁通管路,同时还应特别注意,调节阀的安装位置是否符合工艺过程的要求。
    (6)调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。在使用维修中,在易爆场所严禁通电开盖维修和对隔爆面进行敲打。同时在拆装中不要磕伤或划伤隔爆面,检修后要还原成原来的隔爆要求状态。
    (7)执行机构拆修后应注意加油润滑,低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。订货须知
    1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
    6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
